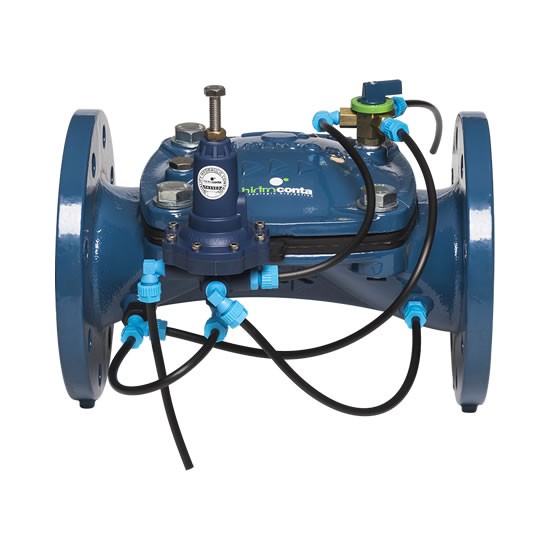

Leopard Reductora de Presión

Especificaciones

Aplicaciones

Recomendada para puntos de la instalación donde se necesita una disminución de la presión por los siguientes motivos:

• Ajustar la presión al consumo.
• Proteger instalaciones.

En la válvula hidráulica reductora, el piloto actúa sobre la válvula de forma que esta tenga una función modulante, con el fin de mantener constante la presión aguas abajo para el valor de regulación.

Funcionamiento

El piloto fija la presión aguas abajo independientemente de la presión de entrada. En caso de que la presión aguas arriba sea menor que la tarada, el piloto dejará la válvula hidráulica abierta y actuará únicamente cuando la presión aguas abajo supere la presión establecida.

El piloto reductor de presión debe seleccionarse en función de las exigencias de la instalación. Girando el tornillo del piloto reductor en sentido horario se consigue disminuir la presión aguas abajo (presión a regular). Girando el tornillo del piloto reductor en sentido antihorario se consigue aumentar la presión aguas abajo (presión a regular).

• Ratio de reducción máximo: presión de entrada x 1/3. Así, por ejemplo, para una presión de entrada de 6 bar, la presión máxima de salida sería de 2 bar. Para presiones inferiores a 2 bar, la válvula hidráulica sufriría problemas por cavitación.
• Ratio de precisión: presión tarada ±0,3 bar.
